工業用液氮罐內部結構復雜而精密，其作用是儲存和運輸液氮，保證液氮在低溫環境下的安全存儲。液氮罐的內部設計通常包括多個重要組成部分，如內膽、外殼、保溫層以及壓力控制系統等。每個部分在液氮罐的功能中都扮演著至關重要的角色。了解液氮罐的結構不僅有助于確保其安全性，還能提升使用效率，避免因操作不當導致液氮的泄漏或溫度波動。本文將詳細解析液氮罐的各個組成部分，并給出具體的數值參數和工作原理。

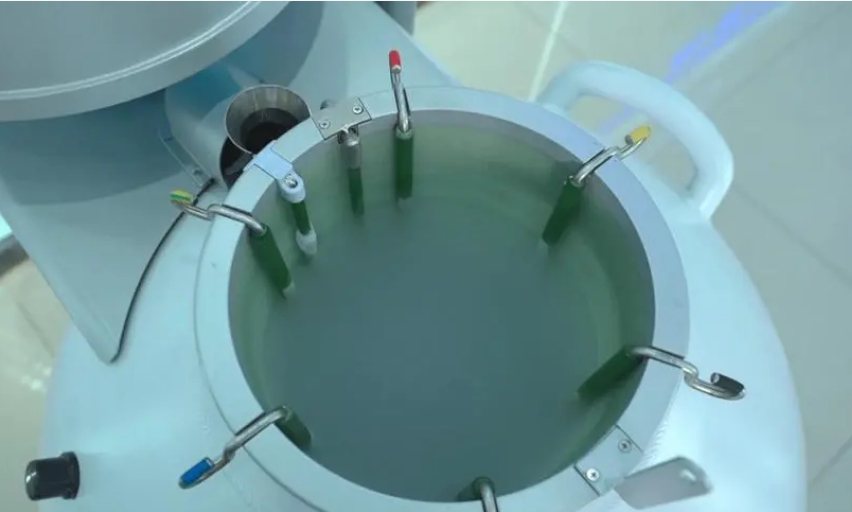

　　內膽結構

　　液氮罐的內膽是儲存液氮的核心部分，通常采用不銹鋼材料，內膽的設計必須能夠承受極低的溫度和液氮的壓力變化。內膽內的液氮溫度通常維持在-196°C左右。內膽的厚度一般為2-4毫米，具體厚度根據罐體的大小和使用要求而有所不同。內膽的設計還必須保證液氮的大儲存量，常見的液氮罐容量從50L到1000L不等。比如，一個常見的50L液氮罐，內膽的直徑大約為300毫米，深度大約為500毫米。

　　內膽的內部表面一般經過特殊處理，以減少液氮與金屬表面之間的熱傳遞，避免液氮蒸發過快。在一些高端液氮罐中，內膽的表面可能會進行氮化處理，以進一步提高抗腐蝕性，延長使用壽命。

　　外殼及保溫層

　　液氮罐的外殼通常采用厚度為2-5毫米的不銹鋼材料，這一部分主要起到保護內膽的作用，并防止液氮泄漏。外殼的設計要確保液氮罐在運輸過程中能夠承受外部的碰撞和沖擊。

　　外殼外面包裹著厚厚的保溫層，這一層的主要目的是減少外界熱量對液氮罐內溫度的影響。保溫層通常由高效的真空隔熱材料或聚氨酯泡沫構成，真空層能有效隔絕熱傳導，保持液氮罐內部溫度的穩定。在液氮罐的保溫層設計中，真空層的壓力值通常保持在10^-3Pa左右，這樣能有效減少熱量的傳導，延長液氮的蒸發時間。

　　在一些高端的液氮罐中，還會加入多層隔熱膜，采用真空技術將這些膜與內膽和外殼之間的空間進行隔離。這樣可以大大提高保溫效果，減少外界熱量的滲透。

　　壓力控制系統

　　液氮罐內部需要一個有效的壓力控制系統，以保證液氮罐在不同工作條件下的安全性。液氮在存儲過程中會隨著溫度變化產生蒸發氣體，導致罐內壓力上升。如果壓力過大，可能會導致罐體破裂，造成安全隱患。為了解決這個問題，液氮罐內部通常裝有安全閥和壓力表。液氮罐內的壓力一般控制在0.3-0.5MPa之間。

　　安全閥的作用是當罐內壓力過高時自動釋放氣體，避免壓力過大對液氮罐造成損害。在液氮罐的結構中，安全閥通常位于液氮罐的部，設計有自動開啟和關閉功能，確保罐內壓力維持在安全范圍。

　　壓力表則用于實時監測液氮罐內部的壓力狀態，確保操作人員可以及時了解罐內的壓力變化，采取適當?shù)拇胧┓乐箟毫Ξ惓?。液氮罐的壓力表一般具有較高的準確度，其測量范圍一般為0-1MPa。

　　出氣閥與液體取出口

　　液氮罐的出氣閥和液體取出口是液氮存取的關鍵部件。出氣閥用于控制液氮蒸發氣體的排放，防止罐內壓力過高。液氮罐的出氣閥通常配有手動或自動控制裝置，操作簡單，能夠迅速釋放氣體。根據液氮罐的設計不同，出氣閥的直徑一般為10-30毫米，具有耐高壓的性能。

　　液體取出口則用于提取液氮，通常位于液氮罐的下部。液體取出口的設計要求能夠控制液氮的流量，以便操作人員按照需要提取不同量的液氮。液氮罐的取液口一般配備有液氮流量計，流量計的精度通常為±2%。取液口的直徑與液氮罐的容量相關，常見的液體取出口直徑為20-50毫米。

　　液氮罐的使用與維護

　　液氮罐在使用過程中，必須定期進行檢查與維護，確保各個組件的正常工作。液氮罐的檢查項目包括：檢查內膽是否有泄漏、檢查保溫層的完整性、檢查壓力控制系統的靈敏度以及液體取出口和出氣閥的暢通性。每年定期對液氮罐進行一次全面的檢查，確保其符合安全標準。

　　在液氮罐的長期使用過程中，保溫層的效果可能會逐漸下降，這時需要進行保溫層的檢修或者更換。液氮罐在長期高強度使用下，也可能會出現一些小的損傷，需要及時修補，以確保液氮罐的密封性和安全性。

　　總的來說，液氮罐作為工業設備，其內部結構涉及多個復雜且精密的設計，每一部分都與液氮的安全存儲密切相關。通過對液氮罐內部各個部件的詳細解析，能夠幫助我們更好地理解其工作原理，確保液氮罐在高壓、低溫環境下的穩定性和安全性。
